O termômetro do galpão marca 41 °C às 14h, dezenas de aletas estão instaladas na fachada e ninguém entende por que o ar não se move. O erro quase nunca está no produto. Está no papel que cada abertura recebeu dentro do projeto: veneziana de ventilação e veneziana de exaustão não são sinônimos, e um galpão equipado só com uma delas trabalha pela metade.
A resposta curta: a primeira admite ar externo, frio e denso, na parte baixa do fechamento lateral. A segunda entrega o ar aquecido para fora, no ponto mais alto da cobertura. Uma puxa, a outra empurra. Sem o par, o fluxo estagna.
O motor invisível: por que a altura decide tudo
Ar quente é o ar menos denso. Máquinas, iluminação, processos e a própria radiação sobre a telha aquecem a massa de ar interna, que sobe e se acumula sob a cumeeira, formando um colchão térmico de vários graus acima da temperatura da zona de trabalho.
Esse desequilíbrio entre a coluna de ar interna e a externa gera uma diferença de pressão. É o efeito chaminé, princípio de convecção térmica que move a ventilação natural sem nenhum kWh de consumo.
A diferença de altura entre a entrada e a saída é o que dimensiona a força desse motor. Duas aberturas na mesma cota se anulam. Entrada a 1,5 m do piso e saída a 9 m criam um diferencial de pressão que sustenta a troca de ar durante todo o turno.
Existe ainda um ponto de equilíbrio na fachada, a linha neutra, onde a pressão interna é igual a externa. Abaixo dela o ar entra; acima, sai. Instalar uma abertura de admissão perto dessa cota é desperdiçar área.
Veneziana de ventilação: a boca de admissão do sistema

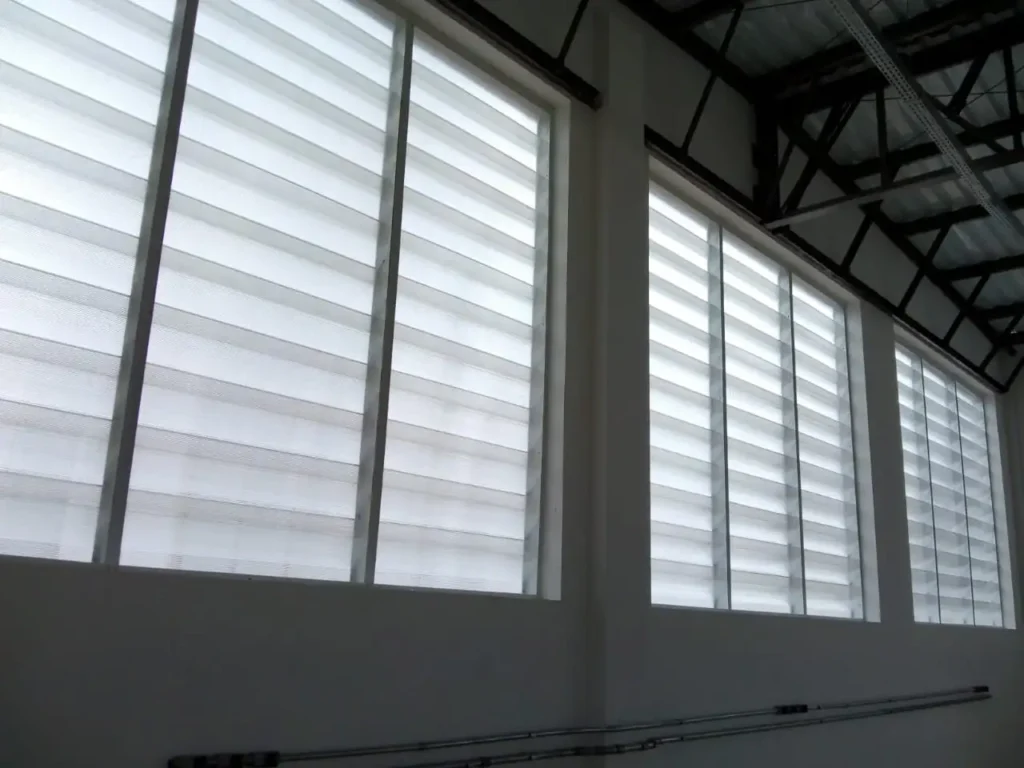

É o componente que alimenta o galpão. Fica no fechamento lateral, na faixa baixa, próxima à zona ocupada, e sua função é permitir a entrada contínua de ar externo sem abrir o edifício para chuva, aves, insetos ou poeira.
O desenho da aleta é o que faz esse trabalho. A inclinação e o passo entre as lâminas criam uma barreira de chuva batida enquanto preservam a passagem livre de ar. Aleta muito fechada protege bem e ventila mal; aleta muito aberta faz o oposto.
Aqui entra um número que raramente aparece nos catálogos: a área livre efetiva. Um painel de 1 m² não oferece 1 m² de passagem. Descontadas lâminas, moldura e tela, sobram entre 35% e 55% conforme o perfil. Dimensionar pela área bruta é a origem mais comum de galpões sub ventilados.
O material define onde cada modelo trabalha melhor. Nas venezianas industriais fabricadas pela Iluminar:
- Alumínio — leve e resistente à corrosão, indicado para fachadas expostas a intempéries e para obras com exigência estética.
- Aço galvanizado — alta resistência mecânica, com pintura eletrostática, para indústria pesada e áreas de tráfego intenso.
- PVC — imune à umidade e de manutenção simples, comum em estufas agrícolas, depósitos e aplicações comerciais.
- Policarbonato translúcido — com iluminação zenital lateral à admissão de ar, com proteção UV e propriedade auto extinguível.
Veneziana de exaustão: a rota de saída do ar aquecido

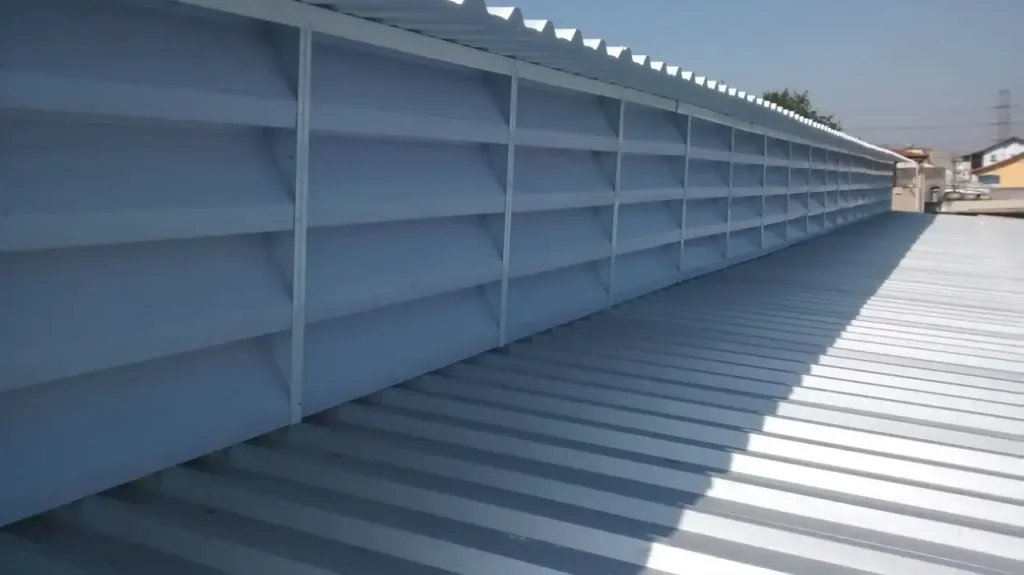

A exaustão trabalha na descarga. Fica na cumeeira, no lanternim ou na parte superior do fechamento, e sua função é retirar o colchão de ar quente, os vapores de processo e a umidade acumulada.
A geometria muda. As aletas são orientadas para descarga, com proteção contra vento de retorno, evitando que a corrente externa empurre o ar de volta para dentro. Em aplicações com exaustores mecânicos, o modelo de sobrepressão abre com o próprio fluxo e fecha por gravidade quando o equipamento para, vedando o galpão fora do horário de operação.
No lanternim, o conjunto opera por convecção pura: a saída no ponto mais alto puxa o ar admitido embaixo e mantém o ciclo em movimento sem acionamento elétrico.
Instalar exaustão sem admissão suficiente cria pressão negativa. O galpão passa a buscar ar por frestas de portões, juntas e vãos de doca, com correntes localizadas, entrada de poeira e desempenho térmico muito abaixo do projetado.
Como comparar as duas na prática
| Critério | Veneziana de admissão | Veneziana de exaustão |
| Posição | Fechamento lateral, faixa baixa | Cumeeira, lanternim ou topo do fechamento |
| Função | Entrada de ar externo | Descarga de ar aquecido e vapores |
| Aleta | Perfil corta-chuva | Perfil de descarga, com anti-retorno |
| Acionamento | Fixa, na maioria dos casos | Fixa ou de sobrepressão, com fecho por gravidade |
| Risco se faltar | Pressão negativa e infiltração por frestas | Estratificação e colchão térmico sob a telha |
O cálculo que define a proporção entre as duas
Ventilação natural funciona por vazão, não por quantidade de peças. O ponto de partida é a taxa de renovação de ar exigida pela atividade, medida em trocas por hora, mais alta em processos com calor ou emissão de vapores.
Definida a vazão, a regra prática é manter a área livre de admissão igual ou superior à de exaustão, na faixa de 1:1 a 1,5:1. A admissão maior mantém o galpão levemente pressurizado, o que reduz a infiltração de pó pelas frestas.
Três variáveis alteram esse cálculo e precisam ser medidas no local: pé-direito e inclinação da cobertura, carga térmica dos equipamentos e a orientação do galpão em relação aos ventos dominantes. Fachada a barlavento admite mais ar do que a face oposta.
É por isso que a Iluminar inicia todo projeto com diagnóstico completo do ambiente antes de especificar qualquer peça. Em 14 anos atendendo fábricas, centros de distribuição e galpões logísticos no Sul e Sudeste, o padrão se repete: o produto quase sempre está correto, a proporção entre entrada e saída é que estava errada.
Integração com iluminação zenital e cobertura
Ventilação e luz natural dividem a mesma superfície de cobertura, e tratá-las em projetos separados costuma custar caro.
Domos ventilados, lanternins e telhas venezianas em policarbonato resolvem as duas demandas na mesma abertura. A economia de até 70% em iluminação artificial vem daí, e o ganho térmico vem do mesmo componente.
A execução fecha o ciclo. Recorte de telha, rufos e calafetação malfeitos transformam qualquer abertura em ponto de infiltração. Por isso, a instalação é conduzida por equipe certificada em NR-35, com impermeabilização do perímetro e materiais com garantia de até 10 anos contra amarelamento e perda de desempenho.
Conclusão
A distinção entre veneziana de ventilação e veneziana de exaustão é funcional, não estética: uma admite ar na cota baixa, a outra descarrega o ar aquecido no ponto alto, e o efeito chaminé só existe quando as duas áreas livres estão proporcionadas. Sem esse par, o galpão acumula calor sob a telha ou puxa ar sujo por frestas.
Antes de comprar, meça pé-direito, carga térmica e a área livre efetiva de cada perfil.
